6 de octubre de 2010

John Hejduk_micro proyectos



Como referencia del ejercicio realizado, presentamos algunos trabajos realizados por el arquitecto John Hejduk, relacionado con proyectos teóricos en pequeño formato.

30 de septiembre de 2010

semana del cróquis, ejercicio 1

Semana del cróquis
El cróquis como herramienta de desarrollo de proyecto.

Ejercicio 1
Proyectar y expresar a través de dibujos a mano los siguientes micro-proyectos, los cuales deben tener una superficie inferior a 24m².

Requerimientos de la entrega
Planta
Cortes
Elevaciones
Perspectivas interiores y exteriores
Formato de entrega hojas tamaño carta
Entrega Lunes 4 Octubre 2010

TEMAS
1. Casa del suicida [Daniela]
2. Casa del militar [José]
3. Casa del boticario
4. Casa del coleccionista [Macarena]
5. Casa del trapecista [Carla Sofía]
6. Casa del esquizofrénico
7. Casa del juez [Ricardo]
8. Casa del vendedor ambulante
9. Casa del limpiavidrios (colgante) [Andrés]
10. Casa del condenado [Daniel]
11. Casa del escalador [Juan]
12. Casa del bibliotecario
13. Casa del monje [Manuel]
14. Casa del mago [Felipe]

LUGARES

1. intersticio entre edificios (sobre, colgando)
2. subterráneo
3. borde río
4. borde mar
5. acantilado
6. cima
7. sima
8. desierto
9. bosque


2010_Taller IX tecnológico
Vladimir Pereda_Aléxis Cortés_Andrés Bustos
UNIVERSIDAD CENTRAL DE CHILE | FACULTAD DE ARQUITECTURA URBANISMO Y PAISAJE

3 de septiembre de 2010

fachada espectáculo programática (proyecto MICH!)

La fachada de un edificio puede ser considerada como un elemento de espesor variable, esta característica le permitiría adoptar nuevas posibilidades, entre ellas, el cargar la fachada de uso, convirtiéndose en una fachada de espesor programático.

Es a través de esta premisa que se desarrolla el proyecto MICH!.



From concursos

MICH!
segundo lugar concurso bienal Stgo. 2004
Es posible reconocer en la ciudad, lugares característicos, íconos de un barrio. Las fachadas de ciertos edificios, principalmente de valor histórico, dotan a la ciudad de una imagen reconocible y querida por sus habitantes.
A través de una intervención temporal sobre estas fachadas históricas, mediante una nueva “capa de espesor programático” se busca recuperar este valor, acercándolas a la gente.
Se propone el Museo Itinerante de Construcciones Históricas [mich!], como un cuerpo arquitectónico que actúa entre el edificio [fachada] y la ciudad [habitantes], situando de esta manera la arquitectura como una experiencia haptica [lúdica, táctil] más que óptica.
Se escoje el edificio de la Intendencia de Santiago, diseñado en 1914 por el arquitecto Manuel Cifuentes, como primer emplazamiento, debido a su importancia histórica, ubicación, belleza y complejidad de elementos presentes en su fachada. Además presenta una fácil accesibilidad, y una imagen incorporada en la memoria colectiva del transeúnte.
La intervención deberá entonces tener la capacidad de adaptarse a las distintas necesidades, sin perder su imagen y concepto.
Se hace énfasis en los materiales a utilizar que permitirán lograr este objetivo,
3 elementos modulares independientes
estructura
circulación
cerramiento

Ejercicio 4, planta

TEMA: edificio espectáculo informativo
CASO: edificio de oficinas

4.

ENTREGA 4 La Planta
En la cuarta entrega el estudiante deberá desarrollar una primera aproximación de la planta de
su proyecto que comprenderá la implantación en el contexto, la disposición de sus órganos,
y sistemas, la geometría de su estructura y la forma en que respira y se ventila. Esta forma
arquitectónica deberá dar cuenta consistente y rigurosa de las observaciones y diagnósticos
elaborados en las entregas anteriores.

4.1
4.1.1

Contenidos de la entrega
Plantas de todos los niveles del edificio correctamente dimensionados desde sus sótanos hasta
su último piso.

Las plantas deberán incluir los siguientes sistemas correctamente dimensionados:
a) sistemas de circulación vertical: escaleras, ascensores y montacargas
b) sistemas mecánicos de traslado vertical y horizontal de vehículos
c) sistemas de canalización vertical y horizontal de: agua potable; aguas servidas; red seca y
red húmeda; potencia eléctrica; corrientes débiles (telefonía, citofonía, computación, Internet,
radio), climatización.
d) sistemas de limpieza y mantención de las pieles envolventes

4.1.2

Las plantas deberán incluir los siguientes órganos correctamente dimensionados:
a) sala de máquinas de ascensores
b) sala de máquinas del sistema de estacionamiento
c) salas de bombas de agua
d) grupo electrógeno
e) sala de basuras
f) equipos de climatización por niveles
g) equipos de presurización de escaleras
h) ventilación forzada de estacionamientos
i) áreas de bomberos por piso
j) estanques de agua potable y combustibles
k) plantas libres de oficinas señalando sus circulaciones
l) plantas libres de comercio
m) control de ingreso
n) recintos de servicios del personal
o) cocinillas, servicios higiénicos, salas de aseo, ductos de basuras y medidores por pisos
p) estacionamientos y bodegas

4.1.3

La planta deberá incluir la localización y tamaño de las pieles envolventes y de comunicación
pública

4.1.4

La planta deberá mostrar la geometría de la propuesta estructural

4.1.5

La lámina deberán contener:
a) planos en escala 1:200 del sótano, planta noble, piso relevante y piso superior con ejes,
cotas, geometría estructural y títulos
b) dos cortes en escala 1:200 de toda la altura del edificio, incluyendo sótanos con ejes, cotas,
niveles, títulos e indicación de rasantes.
c) una imagen 3D mostrando núcleos y sistema estructural
d) listado de recintos con sus dimensiones y respaldo justificatorio
e) cuadro de superficies incluyendo espacios comunes desglosados (m2 y % del total)
f) textos y croquis con fundamentación:
● explicitación del tipo estructural elegido en función de los requerimientos de flexibilidad y de
conciliación de la modulación propia de componentes estructurales de los estacionamientos
con los del piso noble y pisos superiores y croquis graficando el comportamiento de la
estructura frente al sismo y justificación de los sistemas de amortiguación sísmica propuestos.
● explicitación de la elección de tipo sistema constructivo y de la materialidad propuesta (tipo
de acero u hormigón, estructura mixta, prefabricado parcial o total, moldes deslizantes, etc.)
● explicitación de los criterios de ubicación y de las medidas de los sistemas, órganos y pieles.
● explicitación de los criterios de ubicación, medidas y carácter de las pieles envolventes y
publicitarias, de sus sistemas de mantención y de su papel frente a la iluminación, vistas y
control medio ambiental.

4.2

Condiciones normalizadas de entrega

4.2.1

Una lámina de papel Bond de 55,80 X 86,40 centímetros que corresponde a cuatro módulos
doble carta con los contenidos conforme maqueta adjunta en Autocad.
Condiciones estandarizadas del dibujo:
Dibujo técnico y 3D en Cad; croquis: libre y leyendas en letra Arial negrita tamaño 12 con
espaciado simple. La lámina irá impresa sin color (sólo negro y grises).

▪ grosores y tipos de línea
▪ elementos estructurales: línea gruesa
▪ elementos en proyección: línea media
▪ líneas auxiliares: línea de trazos fina
▪ líneas de cotas: línea fina
▪ estilo de puntos de cotas: puntos rellenos negros
▪ rellenos de elementos estructurales: gris
▪ fuente letra: Arial negrita 12

4.3

Entrega digital que deberá ser coordinada con el Webmaster del taller.
Cada estudiante deberá enviar por correo electrónico los antecedentes requeridos para esta
entrega en el siguiente formato:
Una carpeta en 1 documento PDF con toda la presentación, ordenadas por número de lámina
(las mismas laminas entregadas) y rotulada: con el Nº de la entrega + nombre del estudiante+ la
indicación (PDF). Ejemplo: Entrega 4, Pérez Larraín Juan (PDF)

4.4

Oportunidad

Se realizará un ejercicio de esquicio previo, el día Lunes 6 de Septiembre 2010
▪ día: miércoles 22 de septiembre

entrega 3

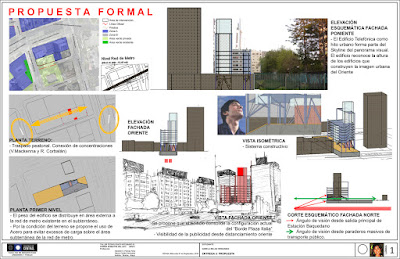

A continuación, láminas individuales entrega ejercicio Nº3, propuesta



De 2010_09_01_Manuel Plaza

De 2010_09_01 Givovich

De 2010_09_01_Luis Carrera

De 2010_09_01_Daniela Millas

De 2010_09_01_Macarena Cornejo

De 2010_09_01_Andrés Gonzalez

De 2010_09_01-Ricardo Nuñez

De 2010_09_01_Daniel Albarracín

25 de agosto de 2010

atmósferas, Peter Zumthor

ZUMTHOR Peter, Atmósferas, Editorial Gili, Barcelona
Extractos de:
Atmósferas - Peter Zumthor
Texto del prólogo:
‘Conversación con la belleza
Entre los edificios de Peter Zumthor y sus entornos se produce un juego de dar y
recibir; un prestarse atención, un enriquecimiento mutuo. Al enfrentarnos con su
arquitectura, nos viene inevitablemente a la mente el concepto de atmósfera, una
disposición de ánimo, una sensación en perfecta concordancia con el espacio
construido, comunicada directamente a quienes lo contemplan, lo habitan, lo visitan e,
incluso, al entorno inmediato. Zumthor aprecia los lugares y los edificios que ofrecen
al hombre refugio, un buen lugar para vivir y una discreta protección. Leer un lugar,
dejarse envolver por él, trabajar el propósito, significado y objetivo del encargo,
planear y proyectar la obra es, por tanto, un proceso intrincado y no simplemente
lineal.
Para Zumthor la atmósfera es una categoría estética. Este libro permite al lector
entender el papel que juega esta categoría en su obra y qué significa para él. Recoge la
conferencia titulada ‘Atmósferas. Entornos arquitectónicos. Las cosas a mi alrededor’
pronunciada el 1 de junio de 2003 por el arquitecto suizo en el marco del Festival de
Literatura y Música ‘Wege durch das Land’ (‘Caminos por el país’), celebrado en un
lugar adecuadamente escogido para tal fin, el palacio renacentista de Wendlinghausen.
La convocatoria exploraba las afinidades entre los lugares y las artes como
parte del proyecto ‘Paisajes poéticos’, unas aventuras filosóficas que partían siempre
de una localización, vinculada a una persona, un acontecimiento literario o un tema,
variando a través del tiempo, o poniendo en relación un lugar con otro mediante
lecturas y conciertos interpretados por actores, escritores y compañías, tanto locales
como extranjeras, acompañados de espectáculos de danza, exposiciones y debates. En
el trabajo conjunto de este proyecto, Peter Zumthor y yo recorrimos campos y prados,
atravesamos pueblos y lugares inhóspitos y despoblados, hablando, haciéndonos
preguntas, evocando imágenes...
La conferencia en sí se enmarcaba dentro de un programa de varios días, que,
inspirándose en la arquitectura del palacio renacentista junto al río Weser, se
preguntaba sobre la medida de la belleza. El palacio es un excelente ejemplo de los
principios arquitectónicos de su época: utilidad y conveniencia, permanencia y belleza
-según cita el maestro del renacimiento italiano Andrea Palladio en el espíritu de
Vitruvio- que lucen en Wendlinghausen en toda su pureza: una arquitectura sin
ornamento, profundamente enraizada en el paisaje y construida con materiales locales.
El programa literario y musical nos transportaba a la Italia de los siglos XVI y XVII.
La lectura de la novela La habitación pintada de la escritora danesa Inger Christensen
-donde aparece la célebre cámara nupcial del duque de Mantua pintada por Andrea
Mantegna-, así como lo que cuenta Goethe en su Viaje a Italia sobre los edificios de
Palladio, tenían como punto central el tema de la belleza, y de si ésta puede traducirse:
la belleza exterior, la medida de las cosas, sus proporciones, su materialidad, así como
la belleza interior, el corazón de las cosas. Acaso sea certero hablar aquí de la cualidad
poética de las cosas.
poética de las cosas.
Con el fin de conservar la espontaneidad y el estilo directo de las palabras de Peter
Zumthor, la conferencia, pronunciada en un tono desenfadado ante más de 400
personas, sólo se ha editado ligeramente. Se ha mantenido conscientemente el carácter
amable de la forma corriente de hablar.
Brigitte Labs-Ehlert
Detmold, octubre de 2005’
Copyright de los textos: sus autores
Copyright de la presente edición: Editorial Gustavo Gili SL

ejercicio 3, propuesta

(extracto de encargo)
TEMA: edificio espectáculo informativo
CASO: edificio de oficinas


3. ENTREGA 3: PROPUESTA


Proposición de una forma arquitectónica y de estrategias de intervención que re interpreten con sentido la información recabada.


Se solicita entregar una primera imagen de su propuesta expresada en un cuerpo volumétrico implantado sobre el terreno y de las posibles intervenciones en su contexto inmediato.


El estudiante deberá proponer imaginativamente soluciones arquitectónicas expresivas del Lugar de intervención, del Acto que cobija y de sus aspectos técnicos constructivos y medioambientales de suerte que configuren un todo con sentido que potencie y ponga en valor las preexistencias y el programa estudiados.


3.1 Contenidos de la entrega:


Esta primera imagen deberá dar cuenta expresiva y emotiva de los siguientes aspectos:


1° Forma, magnitud, ubicación y expresión plástica del edificio de suerte que de cuenta expresiva y emotiva del carácter del lugar en el que se emplaza (genius locci), del Acto que recoge (lo irreductible de su condición de oficina y edificio espectáculo informativo) y forma en que se abordan sus escalas de percepción (lejanía, distancia intermedia e inmediatez)


Deberá considerar la cabida máxima permitida por la normativa urbana, distanciamientos, alturas y rasantes.


2° Física de la pieza arquitectónica: estructura, materialidad, sistema constructivo, pieles, textura y color


3° Organicidad del cuerpo: respiración, ventilación, protección ambiental y consideraciones ecológicas y energéticas en vistas de las orientaciones, soleamiento, conos de sombras, ruido y viento del lugar.


24 de agosto de 2010

urbanscreen, animación y proyección sobre fachadas


Urbanscreen, desarrolla un trabajo de proyección sobre fachadas, las cuales combinan animación, y una conexión con la volumetría y diseño de las fachadas de los edificios, generando versátiles soluciones.

2010 08 23_Albarracín - Armijo - Gonzalez

De 2010 08 23 ALBARRACIN-ARMIJO-GONZALEZ

De 2010 08 23 ALBARRACIN-ARMIJO-GONZALEZ

De 2010 08 23 ALBARRACIN-ARMIJO-GONZALEZ
